GMP 调度器

GO 程序和操作系统之间的关系

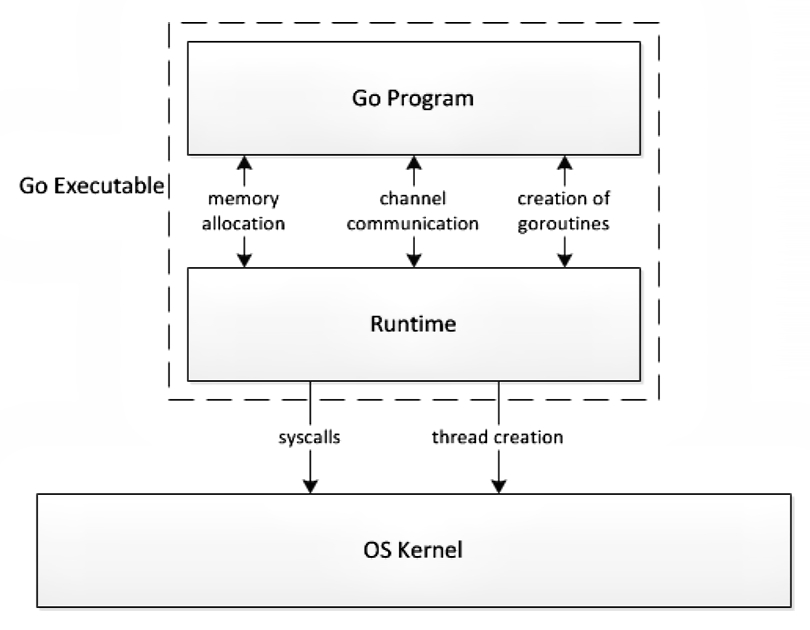

os-runtime-program

通过上图我们可以看到，操作系统内核和我们写的逻辑代码之间通过 runtime 进行交互，runtime 会调用操作系统的系统调用，操作系统会调用硬件资源，这样我们的程序才能运行。

所谓的 Scheduler 就是负责调度 goroutine 的模块，它会根据一定的策略来调度 goroutine 的执行，这样才能保证 goroutine 的执行顺序和并发度。其使用的模型是 GMP 模型

GMP 模型

GMP 模型是 Go 语言调度器的核心模型，它是 Go 语言调度器的基础。GMP 模型是指：

组件	描述
G (Goroutine)	表示一个 Goroutine，包含栈和相关的上下文信息
M (Machine)	表示一个执行线程，负责将 Goroutine 映射到操作系统的线程上。每个 M 都有自己的调用栈和寄存器状态
P (Processor)	表示一个逻辑处理器，维护一个处于可运行状态的 Goroutine 队列，每个 M 都和一个 P 相关联

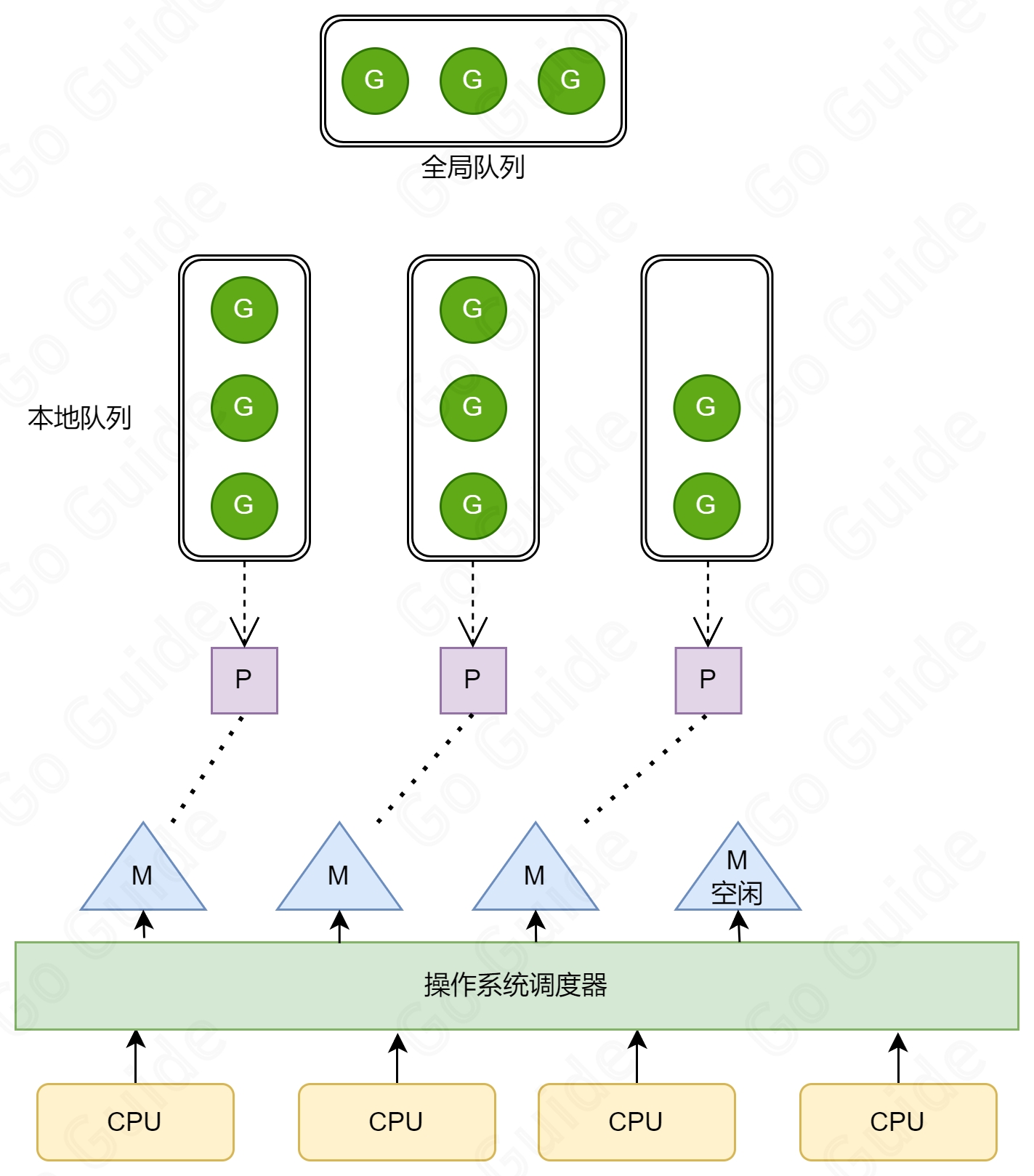

gmp

提示

• 全局队列：存放所有正在等待运行的 G

• 本地队列：存放当前 P 的 G 每个 P 都有一个本地队列， 用于存放当前 P 等待和正在运行的 G，每个 P 的本地队列中最多存放 256 个 G 。创建 G 时，会优先放入本地队列，如果本地队列满了， 则会将队列中一半的 G 移动到全局队列中。

注意

• P 的数量：P 的数量是固定的，由 GOMAXPROCS 决定，即最大并发数, 默认为 CPU 核数。

• M 的数量：M 的数量是动态的，由调度器决定，根据当前的负载情况动态调整, GO默认设置为 10000，实际上内核很难达到该限制，可以认为是没有限制。M 想要运行任务就需要获取 P，如果没有 P，M 就会阻塞。如果 P 的本地队列为空，M 会从全局队列中获取 G，放入本地队列。 如果全局队列也为空，M 会从其他随机一个 P 的本地队列中获取一半的 G 放到本地队列中。

名词缩写

• LRQ (local runnable queue): 本地队列

• GRQ (global runnable queue): 全局队列

GMP 数据结构

• G 的数据结构 源码

  • 重要字段

  • Goroutine 的9种状态

• M 的数据结构 源码

重要字段

字段	类型	描述
g0	*g	每个 M 都会有一个 g0
curg	*g	正在运行的 G
p	puintptr	绑定的 P
nextp	puintptr	当 M 被唤醒时，优先绑定的 P
id	int64	M 的 ID
spinning	bool	是否处于自旋状态
park	note	用于 M 的休眠和唤醒
alllink	*m	在 allm 链表上的 M
schedlink	muintptr	下一个 M，构成 M 链表
mcache	*mcache	内存分配的 M 缓存大小
lockedg	guintptr	是否被锁，锁的指针
freelink	*m	在 sched.freem 上的 M

• P 的数据结构 源码

重要字段

字段	类型	描述
id	int32	P 的唯一标识符
status	uint32	P 的状态
link	puintptr	下一个 P，在 P 链表中
m	muintptr	拥有这个 P 的 M
mcache	*mcache	用于内存分配的 P 本地缓存
runqhead	uint32	P 本地 runnable 状态的 G 队列头部，无锁访问
runqtail	uint32	P 本地 runnable 状态的 G 队列尾部，无锁访问
runq	[256]guintptr	P 本地 runnable 状态的 G 队列，最多 256 个元素
runnext	guintptr	一个比 runq 优先级更高的 runnable G
gFree	struct	状态为 dead 的 G 链表，在获取 G 时会从这里面获取。
gcBgMarkWorker	guintptr	(原子操作) 用于 GC 后台标记的 worker
gcw	gcWork	用于 GC 的工作结构体。

P 的5个状态

状态字段	编号	描述
_Pidle	0	表示 P 当前未被用于运行用户代码或调度程序。通常，它在空闲 P 列表上，并可供调度程序使用，但它可能正处于其他状态之间的过渡中。P 属于空闲列表或正在过渡其状态的任何其他实体。其运行队列为空。
_Prunning	1	表示 P 属于某个 M 并用于运行用户代码或调度程序。只有拥有此 P 的 M 允许从 _Prunning 更改 P 的状态。M 可以将 P 过渡到 _Pidle（如果没有更多工作要做），_Psyscall（进入系统调用时）或 _Pgcstop（用于 GC 停顿）。M 还可以直接将 P 的所有权移交给另一个 M（例如，以调度锁定的 G）。
_Psyscall	2	表示 P 当前未运行用户代码。它与某个 M 在系统调用中具有亲和性，但不由该 M 拥有，并且可能被其他 M 抢占。这类似于 _Pidle，但使用轻量级过渡并保持 M 亲和性。离开 _Psyscall 必须使用 CAS 完成，以便抢占或重新获取 P。请注意，存在 ABA 风险：即使 M 在系统调用后成功 CAS 回其原始 P 为 _Prunning，它也必须理解 P 可能在此期间被其他 M 使用过。
_Pgcstop	3	表示 P 已停止用于 STW 并由停止世界的 M 拥有。停止世界的 M 继续使用其 P，即使在 _Pgcstop 中也是如此。从 _Prunning 过渡到 _Pgcstop 会导致 M 释放其 P 并进行休眠。P 保留其运行队列，startTheWorld 将在具有非空运行队列的 P 上重新启动调度程序。
_Pdead	4	表示 P 不再使用（GOMAXPROCS 减少）。如果 GOMAXPROCS 增加，我们会重用 P。已死亡的 P 大部分资源已被剥离，尽管仍有一些资源保留（例如，跟踪缓冲区）。

调度器策略

策略	描述
抢占式调度	在协程中需要一个协程主动让出 CPU 下一个协程才能使用 CPU， 而 Goroutine 规定一个 Goroutine 每次最多只能占用 10ms 的 CPU，然后就要切换到下一个, 防止其他协程长时间不被执行
复用线程	Go 语言的调度器会复用线程，而不是每次都创建新的线程，这样可以减少线程创建和销毁的开销，提高性能。 - 工作偷取(Work stealing):当 M 没有可运行的 G 时，会尝试从其他线程绑定的 P 的本地队列中偷取一半的 G来运行，而不是销毁 M - 挂起机制(Hand off): 当 G 由于系统调用而阻塞时, M 会释放绑定的 P 供其他 M 使用
并行	通过 GOMAXPROCS 配置 P 的数量，从而实现并行执行，P 的数量决定了并行度，P 的数量等于 CPU 核数时，可以实现最大并行度。
全局队列	当本地队列中没有可运行的 G， M 会先去全局队列尝试获取 G， 若全局队列中没有待运行的 G 则会尝试去其他 P 的本地队列中偷取 G

GMP 调度流程

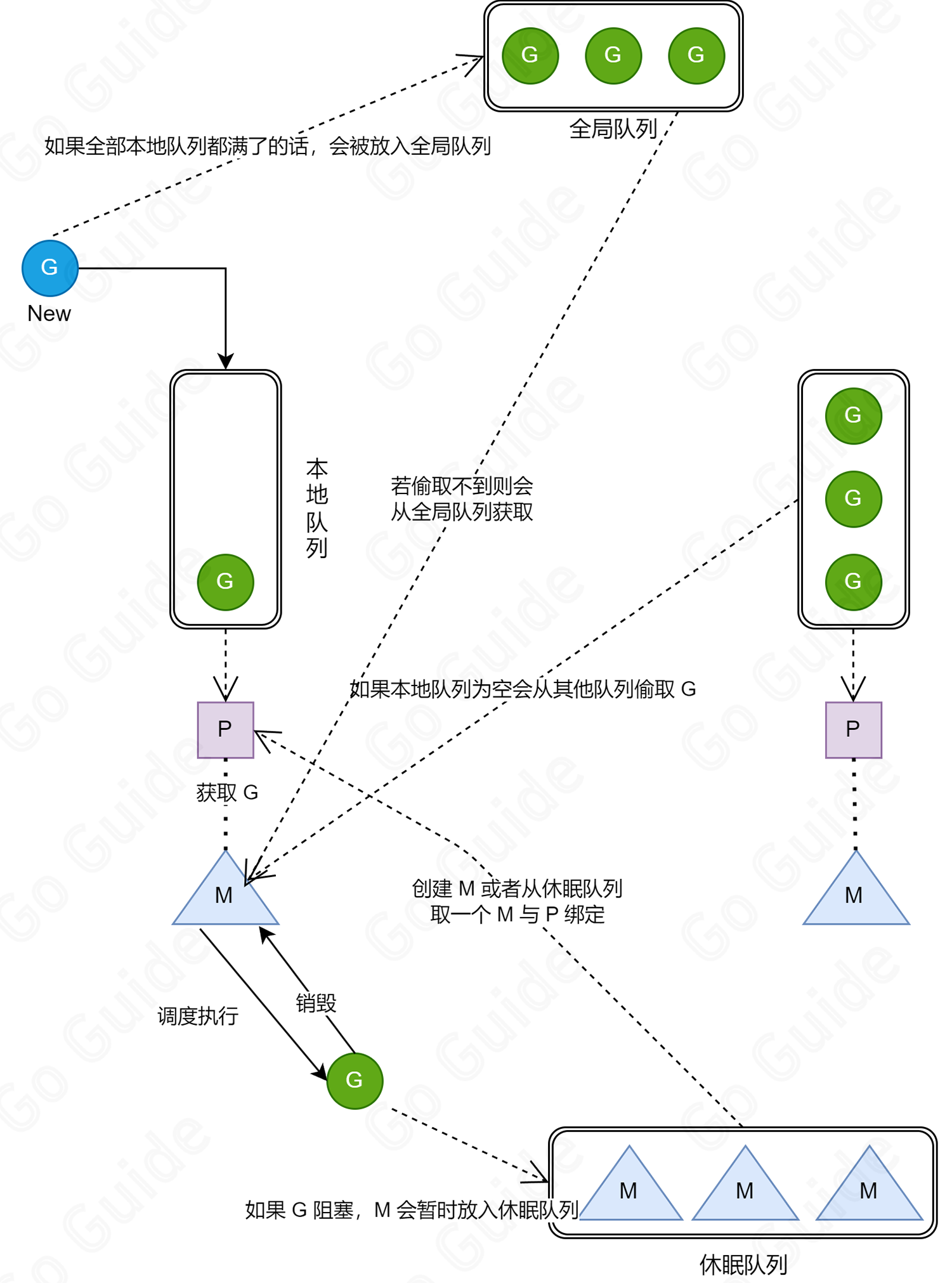

schedule

Goroutine 调度流程

• 创建一个 G

如果本地队列没满，则随机放入一个未满的本地队列，否则放入全局队列。

• 执行 G

P 会获取一个 G 在 M 中执行，若 G 产生 systemCall 阻塞，则会将 M 放入休眠队列，并从休眠队列中取出一个 M 接管 P 执行，若休眠队列为空则创建一个新的 M 来接管 P。

• 获取 G

若本地队列中 G 已经执行完，则尝试从从全局队列中获取 G，若全局队列中没有可运行的 G， 则从其他 P 的本地队列中偷取 G

常见的阻塞

• I/O Select

• Block on syscall

• Channel

• Mutex

• Sleep

• runtime.Gosched()

M 的生命周期

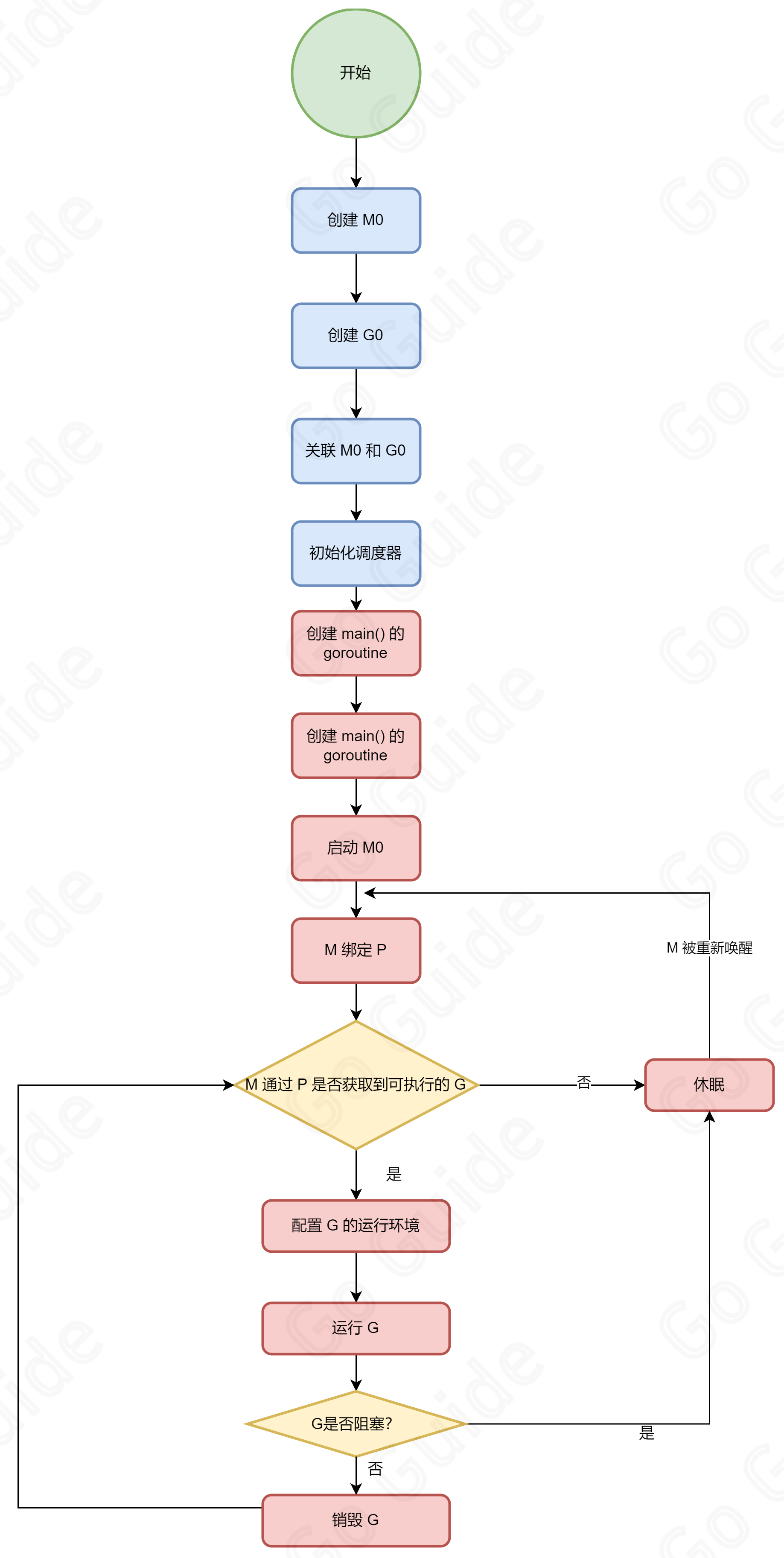

Scheduler Lifetime

M0 和 G0

对象	描述
M0	M0 是主线程创建的第一个线程，负责创建和运行第一个 G, 存储在 runtime.mO 中，不需要在 Heap 上分配
G0	M0 创建之后会立即创建一个 G0 , 这个 G0 只用于调度 G， 不执行逻辑代码， G0 和 M0 对应
